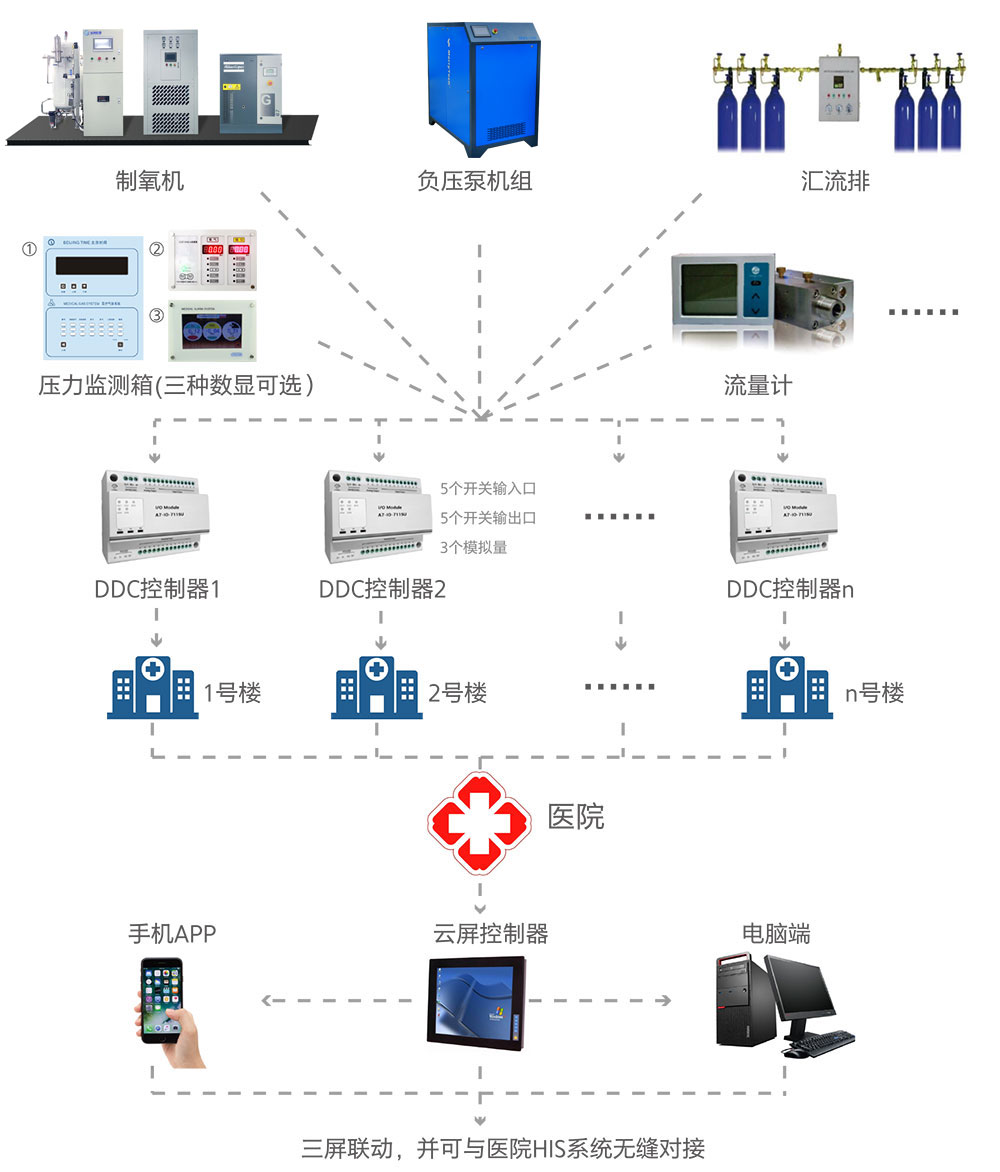

醫氣中心遠程監控系統

01 樓層區域控制器

樓層區域控制器由壓力數據采集及報警裝置、流量數據采集及報警裝置兩部分組成。

(1)區域壓力數據采集及報警裝置

A 醫用氣體區域報瞥系統控制面板設在各層護士站或走廊明顯位置，方便觀察使用

B 對每一監視項目必須要有聲光報警,每一-報警器均須有可靜音(蜂鳴器可暫時關閉)的警示裝置，報瞥器的燈光報警顯示應維持在報瞥狀態直至異?，F象消除為止，聲音報警在靜音狀態如果有其它新瞥示狀況產生時,立即重新啟動

C 全中文顯示監測氣體種類及數字顯示壓力值

D 中文菜單設置監測壓力上下限，氣體種類可以任意設置E內置網絡遠程傳輸模塊，能夠將實時壓力信息通過485線數據傳輸到醫用氣體云端控制器。

(2)區域流量數據采集及報警裝置

A 醫用氣體區域流量統計系統控制面板設在各層主管起始處，用于每樓層氣體使用流量累計計量及瞬間流量情況的顯示

B 全中文顯示監測氣體數字顯示值

C 內置網絡遠程傳輸模塊，能夠將實時流量信息通過485線數據傳輸到醫用氣體云端控制器

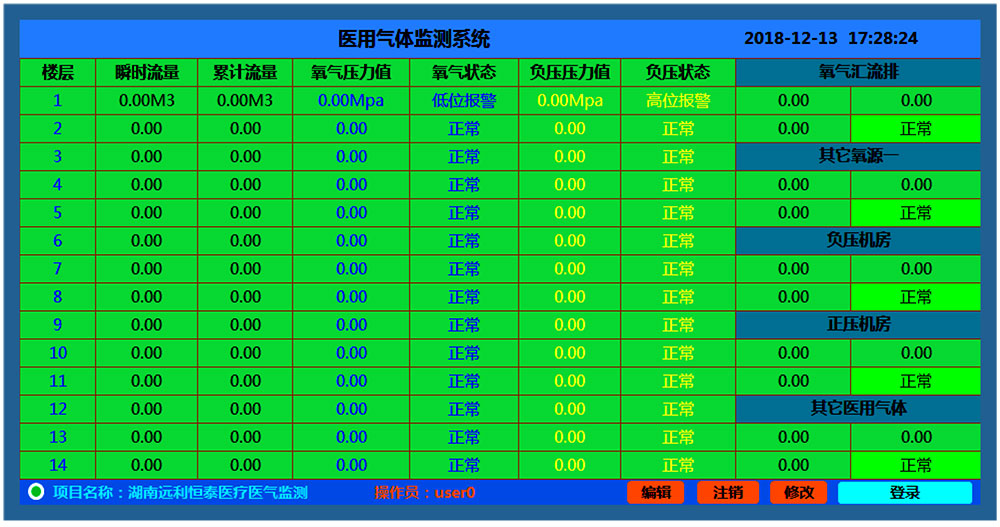

醫用氣體遠程中央達控系統后臺示數據

02 醫用氣體設備監控系統

醫用氣體設備監控系統可連入各機組設備和匯流排等氣源裝置中，使院方醫用氣體設備PLC控制，全智能控制運行，并能將本地故障報警信號傳輸到醫用氣體云端控制器上。

A 在各氣源本地配備壓力監測裝置,并能遠程報警，當壓力超出預設范圍時報警

B 電腦端手機端遠程控制設備啟停,設備運行參數調控

C 醫用氣體云端控制器能接受來自各種氣體匯流排、空氣壓縮機組、真空機組、液氧站、醫用中心制氧系統的報警信號，智能切換，并能在值班室報警并文字顯示出故障內容全中文顯示監測氣體種類及數字顯示壓力值

D 內置網絡遠程傳輸模塊，能夠將實時壓力信息通過485線E數據傳輸到醫用氣體云端控制器

03 醫用氣體云端控制器

A 醫用氣體云端控制器:配置由云端顯示器，BDC控制器,打印機組成

B 可通過內網收集所有氣源設備、各區域報警器的實時數據，并記錄保存

C 醫用氣體云端控制器同時采集樓層區域控制器、醫用氣體設備監控系統的設備詳情、保養記錄、操作流程，并可支持手機在線查閱

D 管理服務軟件界面為中文版,提供操作界面圖片
